关于钢筋弯曲试验机试验方法，下面济南辰达试验机就钢筋弯曲试验机的试验方法做一下简单的介绍，希望能帮到您！

试验的选取:

1、一般规定：

A、矫直：对于从盘卷上制取的试样，在任何试验前应进行简单的弯曲矫直，并确保*小的塑性变形。

B、人工时效：测定拉伸试验和疲劳试验的性能指标时，可根据需要对试样进行人工时效（对于需要矫直的试样应在矫直后进行人工时效）。当产品标准没有规定人工时效工艺时，可采用下列工艺条件:加热试样到100℃，在100℃士10℃下保温60 min一75 min，然后在静止的空气中自然冷却到室温。当对试样进行人工时效时，时效的工艺条件应记录在试验报告中。

2、试样的平行长度应足够长，以满足对伸长率测定的要求。

3、当测定断后伸长率（A）时，试样应根据GB/T 228.1的规定来标记原始标距L。

4、当通过手工方法测定力Fm总延伸率（Ag，）时，等分格标记应标在试样的平行长度上，根据钢筋产品的直径，等分格标记间的距离应为10 mm，根据需要也可采用5 mm或20 mm。

试验设备的选择：

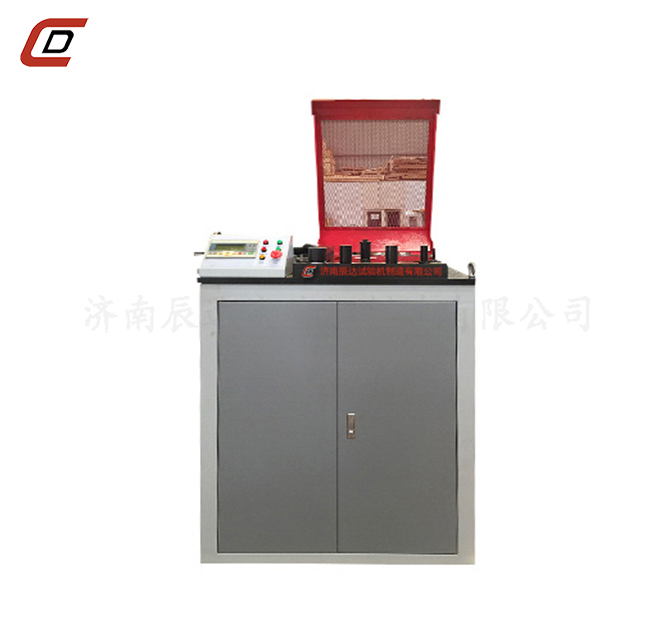

1、辰达GW40/50钢筋弯曲试验机，钢筋弯曲试验机根据国标来校验和校准.

2、弯曲试验也可通过使用带有两个支辊和一个弯芯的试验装置。

3、用于测定力，总延伸率的引申计应至少有100mm的标距长度，标距长度应记录在试

试验程序：

1、除非另有规定，弯曲试验应在10℃~35℃的温度下进行。

注:对于低温下的试验，如果协议没有规定试验条件，应采用士2℃的温度偏差。试样应浸人冷却介质中，并保持足够的时间，以确保试样的整体达到了规定的温度（例如，对于液体介质至少保温10 min，对于气体介质至少保温30 min）。弯曲试验应在试样从介质中移出55内开始进行，移动试样应确保试样的温度在允许的温度范围内。

2、试样应在弯芯上弯曲。

3、弯曲角度（T）和弯芯直径（D）应符合相关产品标准规定。

试验结果的判定：

弯曲试验应根据相关产品标准的规定进行判定。

当产品标准没有规定时，若弯曲试样无目视可见的裂纹，则判定该试样为合格。
