WDW-200M（100M）型聚合物复合材料万能试验机对各种金属材料、非金属材料、复合材料、高分子材料等材料进行力学性能测试的高精度、多用途的材料试验机。采用伺服电机通过减速系统驱动精密滚珠丝杠旋转，带动加载横梁上下移动，完成对试样或者是构件的拉伸、压缩、弯曲、剪切、撕裂、剥离、刺破、顶破等试验，拉伸空间和压缩空间均可通过丝杠的旋转、带动中横梁上下移动来自动调整。

由控制器、伺服电机、负荷传感器、位移传感器、引伸计与计算机共同组成的精密闭环控制系统，可自动精确地控制试验过程，并自动测量试验力、位移、变形等试验参数。

聚合物复合材料万能试验机可实现等速率试验力、等速率变形、等速率位移等试验，并可在一次试验中实现力、变形、位移三段控制，各控制之间可平滑转换。

试验参数通过计算机采集和软件处理，能自动控制试验过程和自动求出试验结果。由计算机屏幕实时显示试验曲线和试验结果，并可打印试验报告和试验曲线。

1.夹具的功能及特点

1.1. 此夹具适用于复合材料的组合压缩强度测试试验，满足ASTM D6641中相关要求。此夹具配合压缩夹具使用，配合使用的压盘直径建议≥150mm。

1.1. 最大试验力：100kN；

1.1. 试样宽度：≤20mm；

1.1. 试样厚度：≤12mm；

1.1. 试样长度：140～155mm，

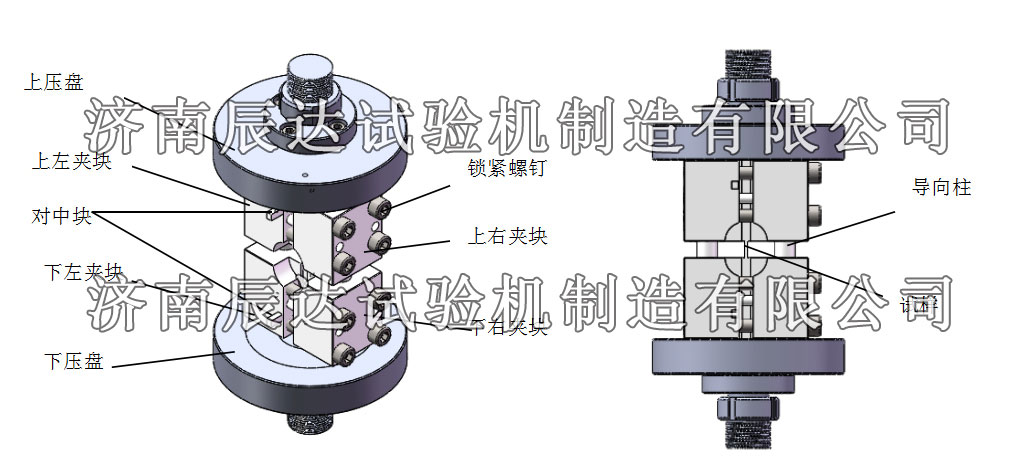

2. 夹具的结构及主要零部件

3. 夹具的维护及保养

如果实验室或周边环境有超常量粉尘，腐蚀性烟雾或有害物质等，必须对夹具采取保护措施。

3.1 对夹具中有相对运动处涂抹二硫化钼润滑脂。

3.2 如果夹具比较长时间处于未使用状态时，就应该对夹具进行日常维护：

3.3 将夹具从试验机上拆下。

3.4 擦拭干净，涂抹防锈油。

3.5 将夹具体用油纸包好保存。
